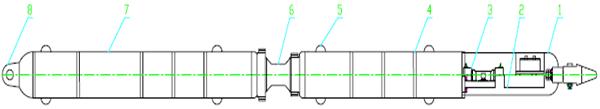

A. 6in 倍力缸内对口器结构示意图

1.前机架 2.电池 3.电磁阀 4.缸盖

5.行走轮 6.气体分配盘 7.倍力缸 8.机尾

B. 为什么要选择6in倍力缸内对口器

在机器两侧各有一个气缸，产生的撑起力F=压强* 缸筒内径。当管径小的情况下，产生的撑起力传统型内对口器相应就弱， 管道无法被撑紧固定，导致管口错边和焊口质量差。6in倍力缸内对口器给管道提供强有力的支撑紧固。

C. 6in内对口器特点

1. 所有的气路整合到金属零件中，无外露气管。
2. 内对口器表面电镀或氮化处理
3. 手控操作盒方便进行动作控制

D. 6in内对口器规格

1. 石油的管道直径：Φ168mm
2. 压块数量：4 pcs *2
3. 铜衬数量: 8 pcs (可选)
4. 气坝系统: 2 pcs (可选)
5. 气坝系统支撑压力: 0.2MPa (仅适用于气坝对口器)
6. 涨紧力：5 T
7. 输入压力：1.5MPa
8. 工作压力：0.8MPa
9. 驱动模式： 非自驱动
10. 产品尺寸：Φ110×2596
11. 整体重量: 大概 100KG
12. 氩气入口: φ10 PU快插接头(仅适用于气坝对口器)
13. 氧气取样测试口: φ6 PU 快插接头(仅适用于气坝对口器）
