什么是内对口器？

内对口器是管端焊接时，用于从管道内部固定两根管道管端的设备，固定后端面的错边量通常小于1~2mm。

什么地方需要使用内对口器？

内对口器一般适用于石油天然气长输管线施工时管口对接。 压力流体传输，对焊接有较高的要求，内对口器的使用，能快速对齐管端， 保证对口精度，确保焊接质量。

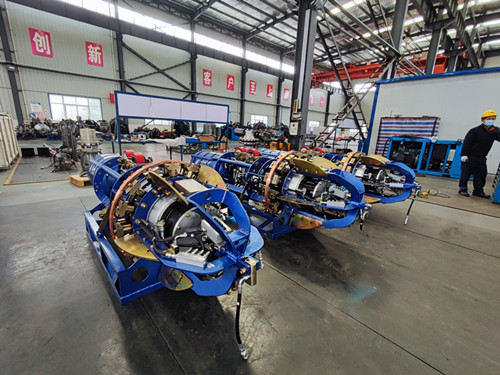

内对口器的组成

标准的对口器由五部分组成：

机头部分:这是内对口器核心部分，主要由气缸，连杆机构，涨爪组成。气缸推进带动连杆机构运动，并使涨爪涨起或者收回。

气罐：用于储存压缩空气，为内对口器行走和气缸运动提供动力

行走及刹车机构：

气路系统

电路系统（适用于电控对口器）

根据焊接模式，德平也提供其他类型的气动对口器，如：铜衬内对口器，气坝对口器，管道预制对口器。 内对口器尾部还可连接激光内成像系统，用于根焊焊接检测。

怎样使用内对口器？

首次使用时用吊管机把对中器吊入第一根管子并使其行走至需要焊接的管端，使后排涨爪涨起，抵住管道内壁； 用吊管机把第二根管子套进内对口器机头部分，轻拽钢丝绳，使前排涨爪涨起，抵紧管道内壁。测量管子两端的错边量使其满足规定的要求，如果超出，收回涨爪，调整管端，再重新对口，直至满足要求。

内对口器常见故障

内对口器日常维护

- 检查刹车盘是否可靠。

- 检查三联件中是否有大量冷凝水并及时清理，油雾器有否有足量润滑油并且滴油速度正常，滤芯是否需要清洗更换，发现问题及时处理

- 清理设备表面污物，以免进入设备内部造成故障

- 检查设备的所有转动部分，确认其转动灵活

- 检查插头、线缆是否有破损松动，发现问题及时处理

- 检查气缸、阀、马达等气路元件及接头漏气情况、动作是否正常，如有漏气检查接头是否拧紧，并在接头处缠生料带

内对口器存放

在项目结束后气动内对口器存放时需注意以下几点：

- 放掉设备中剩余压缩空气。

- 清理设备表面灰尘，焊渣等杂物（特别注意驱动及行走轮轴处，前后排顶杆处，各气缸、阀、马达接头处)。

- 清理气罐中的冷凝水并用压缩空气吹干。

- 清理前后排顶杆处的杂质后用润滑脂将前后排顶杆密封。

- 在驱动链条上加润滑脂润滑。

- 将内对口器上线缆插头、远控盒线缆插头用胶带密封（适用于电控对口器）

- 将内对口器电池及远控手柄取下单独存放。（适用于电控对口器）

- 将内对口器放置在安装架上后，在设备表面喷防锈油，用防水布包裹后存放在通风干燥处。
